Het belang van labelen in een PV-systeem

Er zijn vier belangrijke labelcategorieën voor een goed PV-systeem:

1. Installatie- en veiligheidslabels: Geven informatie zoals de locatie van de hoofdschakelaar en labels voor de omvormer, zodat belangrijke onderdelen snel te vinden zijn in noodgevallen.
2. Waarschuwingslabels: Waarschuwen voor gevaren zoals “Hoge spanning – gevaar voor elektrocutie!” om risico’s te melden aan medewerkers.
3. Identificatie- en traceerbaarheidlabels: Bevatten productinformatie, serienummers en gegevens van de fabrikant voor gemakkelijke identificatie en tracking.
4. Onderhouds- en inspectielabels: Geven aan wanneer de installatie voor het laatst is gecontroleerd, zodat je het onderhoud bij kunt houden en geen inspecties mist.

Bij het inspecteren van een PV-systeem is het van essentieel belang dat de installatie voldoet aan de vereisten voor labels en identificatie.Het correct aanbrengen van labels en het waarborgen van de juiste identificatie kan de veiligheid van het systeem verbeteren en zorgen voor een effectieve werking van het PV-systeem, zowel tijdens de initiële installatie als bij toekomstige inspecties en onderhoud.

Bij het inspecteren van het PV-systeem moet ten minste worden geverifieerd of:

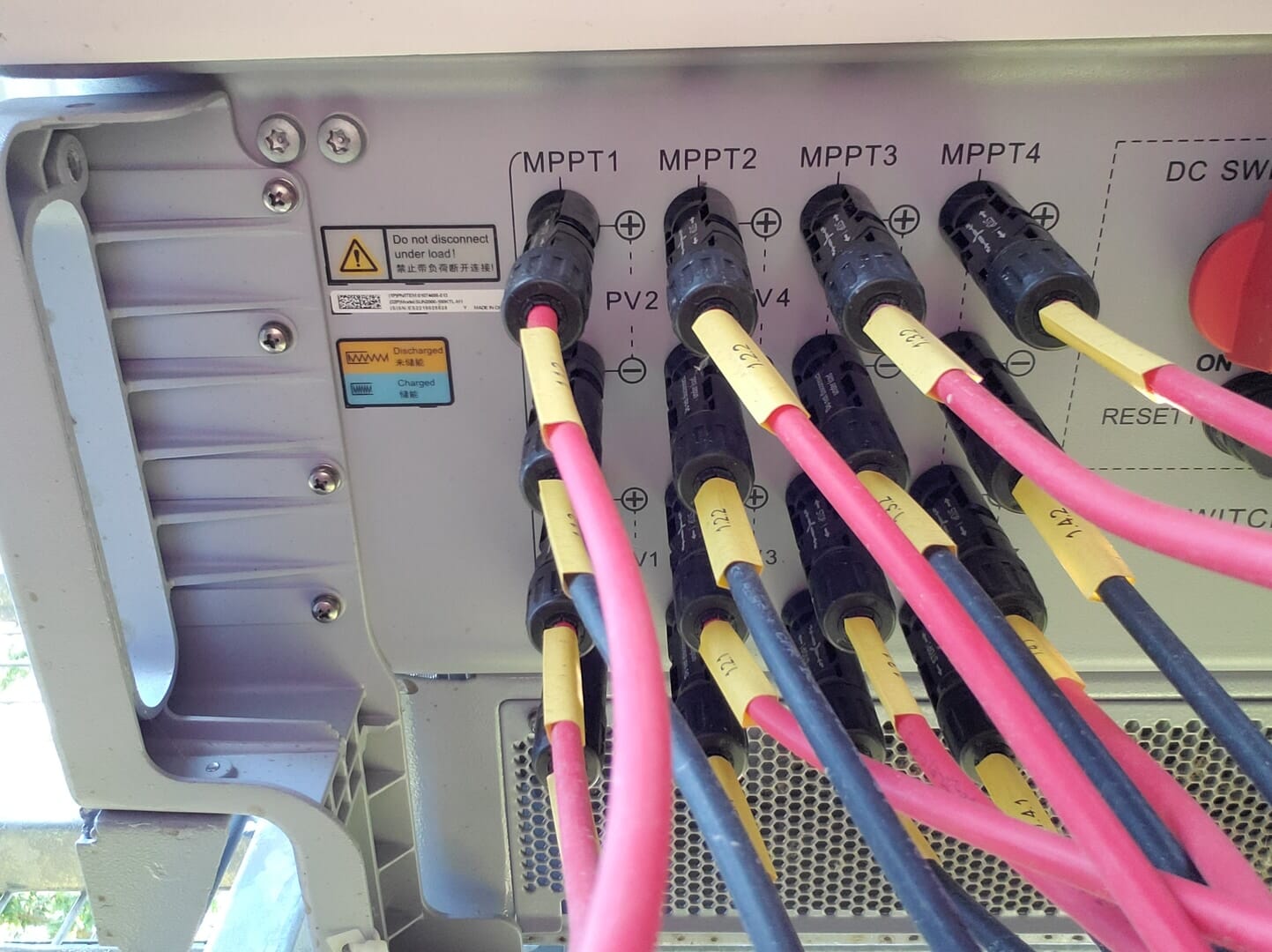

1. ⚡Stroomketens, Beveiligingen, Schakelaars en Aansluitklemmen

Alle stroomketens, beveiligingen, schakelaars en aansluitklemmen moeten correct gelabeld zijn, volgens de eisen van IEC 60364 en IEC 62548:2016. Dit zorgt ervoor dat elk onderdeel gemakkelijk geïdentificeerd kan worden, vooral in geval van onderhoud of storingen.

2. ⚠️Waarschuwingslabels voor DC-aansluitkasten

Alle DC-aansluitkasten (zoals de PV-generator en PV-arraykasten) moeten voorzien zijn van waarschuwingslabels. Deze labels moeten aangeven dat actieve onderdelen in de kasten worden gevoed door een PV-array en dat ze onder spanning kunnen blijven staan, zelfs nadat de PV-omvormer en de openbare voeding zijn gescheiden. Dit voorkomt elektrocutiegevaar en maakt het voor onderhoudspersoneel duidelijk welke onderdelen gevaarlijk kunnen zijn, zelfs als het systeem is uitgeschakeld.

NEN1010 712.514.6 Aanduiding: Om veiligheidsredenen voor de verschillende betrokkenen onderhoudspersoneel, inspecteurs, personeel van netbeheerders,
hulpdiensten enz.) is het noodzakelijk dat de aanwezigheid van een PV-installatie op een gebouw wordt aangegeven.
Een markering zoals in figuur 712.1 moet worden aangebracht:

• bij het voedingspunt (van het openbare net)
  van de elektrische installatie;
• bij de elektriciteitsmeter,
  indien deze zich niet bij het voedingspunt bevindt;

bij de verbruikende eenheid of de schakel-
en verdeelinrichting waarop het voedingspunt
van de omvormer is aangesloten

NEN1010 712.514.7 Aanduiding: Het is belangrijk dat elk toegangspunt naar actieve delen aan de DC-zijde, zoals de schakel- en verdeelinrichtingen en aansluitkasten, voorzien is van een duidelijk waarschuwingslabel, bijvoorbeeld “PV-installatie – DC – Actieve delen kunnen onder spanning blijven staan”.

NEN1010 712.514.8 Aanduiding: Alle omvormers moeten voorzien zijn van labels die aangeven dat ze zowel aan de DC- als aan de AC-zijde gescheiden moeten worden voorafgaand aan onderhoud.

1. 🔌Duidelijke Labeling van Scheidingsmiddel aan de AC-zijde

Het scheidingsmiddel aan de AC-zijde moet duidelijk gelabeld zijn. Dit is van belang voor de veiligheid van de installatie, omdat het personeel moet weten welke delen van de installatie moeten worden gescheiden tijdens onderhoudswerkzaamheden. Het label zorgt ervoor dat deze scheidingspunten goed zichtbaar en gemakkelijk toegankelijk zijn.

2. ⚡Waarschuwingslabels voor Dubbele Voeding

Op het punt van de onderlinge verbinding van de PV-installatie moeten waarschuwingslabels voor dubbele voeding worden aangebracht. Deze labels geven aan dat het systeem mogelijk twee voedingen heeft, wat een aanzienlijk risico kan vormen als niet correct wordt omgegaan met het systeem. Dit voorkomt verwarring tijdens onderhoud of inspectie en draagt bij aan de algehele veiligheid.

3. 📝Visibiliteit van grondschema en gegevens van de installateur

Het grondschema moet zichtbaar zijn op de locatie van de installatie. Dit schema biedt een visueel overzicht van het systeem en maakt het makkelijker voor technici om te begrijpen hoe het systeem is opgezet. Ook moeten de gegevens van de installateur zichtbaar zijn. Dit zorgt ervoor dat, indien er later technische problemen optreden, er snel contact kan worden opgenomen met de verantwoordelijke installateur voor ondersteuning.

4. 🚨Uitschakel- en Noodprocedures

Het is cruciaal dat de uitschakelprocedures duidelijk zichtbaar zijn op de locatie van de installatie, zodat het systeem snel kan worden uitgeschakeld in geval van nood. Daarnaast moeten noodprocedures (indien relevant) ook duidelijk gecommuniceerd worden, zodat personeel direct kan handelen in geval van een noodgeval, zoals brand of een elektrocutiegevaar.

5. 🏷️Duurzame en Correct Aangebracht Labels

Tot slot moeten alle borden en labels op de juiste manier worden aangebracht en duurzaam zijn. Labels moeten bestand zijn tegen de omstandigheden waaraan ze worden blootgesteld, zoals UV-straling, vocht en temperatuurveranderingen. Duurzame labels zorgen ervoor dat belangrijke informatie gedurende de levensduur van het PV-systeem beschikbaar blijft.

Een goed gelabeld PV-systeem zorgt voor veiligheid, duidelijkheid en naleving van de normen zodat het systeem veilig, betrouwbaar én wettelijk in orde is. 💡
